FZB-21～26智能變送儀表
發布時間：2022-12-31 17:17:01 瀏覽次數：787次

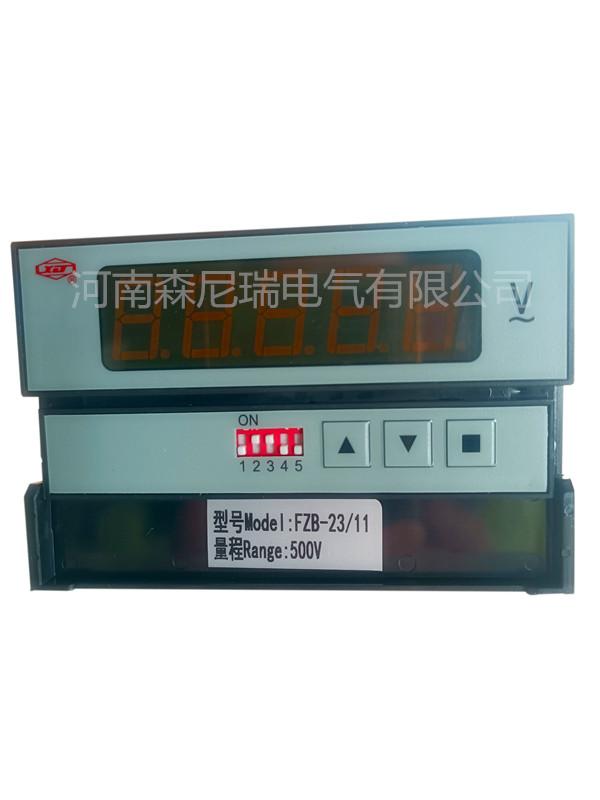

FZB-21～26智能變送儀表
1.1 概述
配電測控單元是采用通用的硬件方案，對直流操作電源系統的交流和直流配電回路的電壓和電流等模擬量信號采用智能電量變送器檢測；對配電回路各設備的狀態和告警等開關量信號（無源開關觸點）采用開關量采集模塊采集。最后，通過RS485接口把檢測數據上傳到電源監控裝置統一處理。下面分別介紹配電回路這些基礎的測控單元的工作原理和技術指標。
1.1.1 智能電量變送器
a) 工作原理：
智能電量變送器采用輸入、電源、通信三端隔離變換的技術拾取電源系統中各配電回路（整流器、蓄電池和直流母線）的電壓和電流信號，實現對電源系統各配電回路運行參數的檢測。其中直流電壓信號采用分壓采樣方式，直流電流信號采用75mV分流器取得，經放大、隔離和A/D變換，把模擬采樣信號轉換為數字信號供CPU讀取，最后通過RS485串口將配電部分的運行參數上傳到電源監控裝置，進行顯示、分析和判斷，作為監控裝置管理電源系統的重要依據。
模擬量測量采用零點和滿度自校準技術，即使在環境溫度變化或測量電路參數時變的條件下，仍能保證測量數據的準確性。
b) 型號規格：

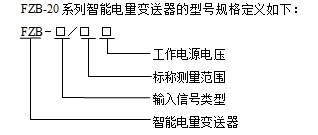

FZB-20系列智能電量變送器的型號規格定義如下：
l 輸入信號類型用阿拉伯數字表示如下：
21----直流電壓；
22----直流電流；
23----三相交流電壓；
24----交流電壓；
25----交流電流；
26----環境溫度。
l 標稱測量范圍用阿拉伯數字表示如下：
直流電壓變送器：
1----0～300V（標稱值220V）；
2----0～150V（標稱值110V）；
3----0～75V（標稱值48V）；
4----0～35V（標稱值24V）；
A----0～750V（標稱值700V）
B----0～650V（標稱值600V）；
C----0～550V（標稱值500V）；
D----0～450V（標稱值400V）
直流電流變送器：
1----－75mV～0～＋75mV；
2----0～75mV。
注：直流電流變送器的標稱電流變比規格為：20A、30A、50A、75A、100A、150A、200A、300A、500A、750A、1000A、1500A、2000A。
三相交流電壓變送器：
1----0～500V（三相三線，標稱值380V，可用于400V標稱值系統）；
2----0～300V（三相四線，標稱值380/220V，可用于400/230V標稱值系統）。
交流電壓變送器：
1----0～500V（線電壓，標稱值380V，可用于400V標稱值系統）；
2----0～300V（相電壓，標稱值220V，可用于230V標稱值系統）。
交流電流變送器：
1----0～5A。
注：交流電流變送器的標稱電流變比規格為：20A、30A、50A、75A、100A、150A、200A、300A、500A、750A、1000A。
溫度變送器：
1----－10℃～55℃。
l 工作電源電壓用阿拉伯數字表示如下：
1----DC80～300V（直流供電，適用于110V和220V標稱值系統）；
2----DC36～75V（直流供電，適用于48V標稱值系統）；
3----DC16～36V（直流供電，適用于24V標稱值系統）。
注：DC80～300V可用于AC220V±25％的交流電源系統。
c) 技術指標：
l 數字顯示：高亮度紅色LED數碼管。
l 數顯范圍：四位半顯示。
l 顯示精度：電量：0.2級；
溫度：±0.5℃。撥碼開關：5位，設置變送器通信地址，第1位為地址高位，第5位為地址低位。
l 按鍵開關：3個，零點和滿度校正；量程和變比設置；通信波特率設置。
l 過量程能力： 1.2倍連續；電壓2倍1S；電流10倍5S。
l 工作電源功耗：＜4W。
l 隔離電壓：輔助電源、輸入信號和通信接口三端之間3000VDC。
l 絕緣電壓：輔助電源、輸入信號與地之間3000VDC；通信接口與地之間750VDC。
l 絕緣電阻：＞100MΩ。
l 振蕩波抗擾度：產品應能承受GB/T 17626.12-1998中第5章規定的試驗等級為3級的1 MHz和100 kHz振蕩波抗擾度試驗。
l 靜電放電抗擾度：產品應能承受GB/T 17626.2-1998中第5章規定的試驗等級為3級的靜電放電抗擾度試驗。
l 射頻電磁場輻射抗擾度：產品應能承受GB/T 17626.3-1998中第5章規定的試驗等級為3級的射頻電磁場輻射抗擾度試驗。
l 電快速瞬變脈沖群抗擾度：產品應能承受GB/T 17626.4-1998中第5章規定的試驗等級為3級的電快速瞬變脈沖群抗擾度試驗。
注：對于FZB-26智能溫度變送器，取消數碼顯示和按鍵開關。
